Come distinguere la qualità del cavo flessibile dello schermo LCD

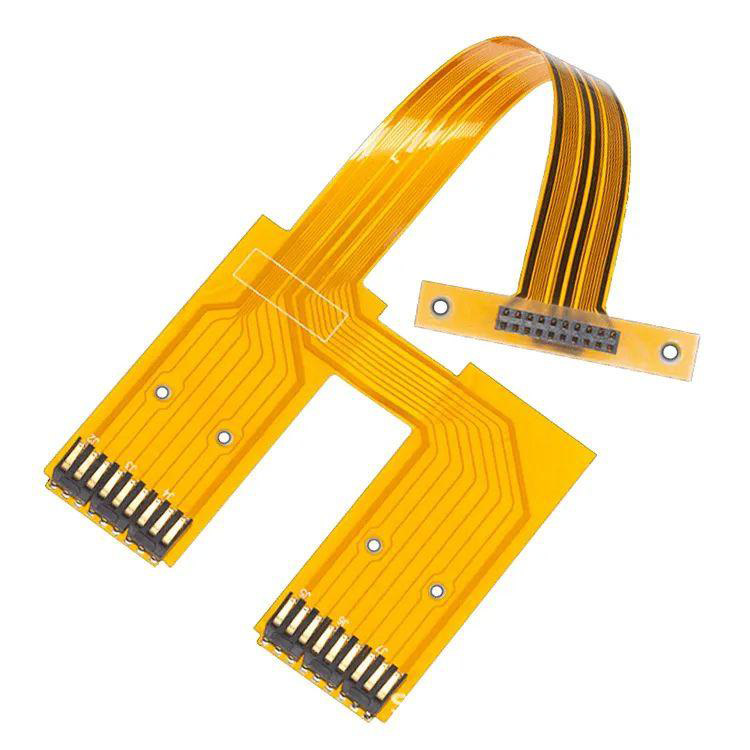

     I clienti spesso chiedono come distinguere la qualità dei cavi flessibili dello schermo LCD. Prima di tutto, dobbiamo sapere cosa sono i cavi flessibili. I cavi flessibili sono anche chiamati cavi piatti flessibili (FFC). Sono utilizzati principalmente per collegare schermi LCD e altri circuiti per trasmettere segnali o alimentazione. La qualità influisce direttamente sull'effetto del display e sulla stabilità.

      Se i clienti incontrano problemi di visualizzazione dello schermo e vogliono verificare se sono causati da cavi flessibili, possono verificare dai seguenti aspetti, inclusi aspetto, materiale, processo e test funzionali per distinguere:

Va notato che lo schermo del display potrebbe non essere visualizzato normalmente a volte non a causa del cavo flessibile stesso, ma a causa dell'ossidazione dell'interfaccia o dei problemi della scheda madre, ma il cavo flessibile è il più semplice da verificare come componente di collegamento. Pertanto, quando si distinguono i problemi, più fattori dovrebbero essere considerati in modo completo e non si può semplicemente guardare a un punto.

A. Ispezione dell'aspetto: giudizio preliminare della qualità FPC

1. Integrità della superficie

· Cavo flessibile di alta qualità: superficie liscia e piatta, senza graffi, crepe, rientranze o pieghe (specialmente ai bordi e alle pieghe).

· Cavo flessibile di scarsa qualità: potrebbero esserci ovvie graffi, peeling della superficie o sporgenze/depressioni locali a causa del scarso processo di produzione (facile da nascondere sporco o rottura).

2. Stato di dito oro (fine contatto)

Il dito d'oro è la parte chiave della connessione tra il cavo flessibile e l'interfaccia, che influisce direttamente sulle prestazioni di contatto:

· Alta qualità: il dito dorato ha un colore uniforme (oro vivo), senza strato di ossido sulla superficie (senza bianco o nero), senza graffi o deformazioni e bordi puliti.

· Scarsa qualità: il dito dorato può essere scuro, ossidato (nero/bianco), graffiato o il bordo può essere ruvido a causa della scarsa precisione dello stampo (facile da rimanere bloccato o di scarso contatto quando inserito nell'interfaccia).

3. Flessibilità e resistenza del corpo via cavo

Il cavo flessibile deve prendere in considerazione sia la "morbidezza" che la "tenacità", e non è facile da rompere dopo ripetute flessioni:

· Alta qualità: il corpo via cavo può essere naturalmente rimbalzato quando si è piegato delicatamente a mano (flessione non violenta), senza pieghe evidenti; Il conduttore (filo di rame interno) non ha un suono di rottura se allungato.

· Scarsa qualità: può essere troppo rigido (lo strato di isolamento è troppo spesso) o troppo morbido (il conduttore è troppo sottile) e può rompersi o delaminare dopo la piegatura più volte (lo strato di isolamento e il conduttore sono separati).

B. Materiale e processo: determina la durata e la trasmissione del segnale

1. Strato di isolamento e materiale di strato di copertura

Il materiale dello strato di isolamento (strato esterno che avvolge il conduttore) e lo strato di copertura (rivestimento per proteggere il dito oro) del cavo flessibile influisce direttamente sulla resistenza alla temperatura e sulla resistenza alla corrosione:

· Alta qualità: di solito viene utilizzato PVC PET (poliestere) o resistenti ad alta temperatura, con una forte resistenza alla temperatura (-40 ℃ ~ 125 ℃) e resistenza alla corrosione chimica;

· Scarsa qualità: può utilizzare plastica riciclata o PVC a basso costo, con scarsa resistenza alla temperatura (ammorbidimento e deformazione ad alta temperatura).

2. Materiale e struttura del conduttore

I conduttori sono principalmente un foglio di rame o filo di rame staccato, che influenza direttamente la conducibilità e la resistenza all'ossidazione:

· Alta qualità: il conduttore è un rame elettrolitico di alta purezza (≥99,9%), in scatola uniforme (spessore moderato) e non ha punti di ossidazione; L'area della sezione trasversale soddisfa lo standard (come 0,1 mm², 0,15 mm², ecc.) e il valore di resistenza è basso (può essere verificato misurando la resistenza di onte con un multimetro).

· Scarsa qualità: può essere utilizzato rame riciclato o rame impuro, lo strato di stagno è sottile e irregolare (l'esposizione al rame locale è facile da ossidare), il conduttore è troppo sottile (area trasversale insufficiente) e il valore di resistenza è elevato (causando attenuazione del segnale o alimentazione insufficiente).

3. Processo di crimpaggio (assembly con connettore)

Se il cavo flessibile è stato arricchito con il connettore (come il connettore FPC), la qualità di crimpatura deve essere controllata:

· Alta qualità: la crimpatura è stretta, il conduttore è in pieno contatto con i pin del connettore (nessuna dislocazione o allentamento), lo strato di isolamento viene accuratamente tagliato (nessuna adesione residua) e la fermezza complessiva.

· Scarsa qualità: crimpatura sciolta (contatto insufficiente tra conduttore e pin), livello di isolamento residuo (possibile corto circuito) o posizione di crimpatura offset (causando la conduzione di alcuni pin).

C. Test funzionale: verificare le prestazioni effettive

A giudicare dall'aspetto e dal solo materiale potrebbe non essere sufficiente ed è richiesta la conferma effettiva del test:

1. Test di continuità (multimetro)

Utilizzare l'intervallo di resistenza (gamma di segni bip) del multimetro per misurare la continuità dei pin corrispondenti alle dita d'oro ad entrambe le estremità del cavo flessibile:

· Buona qualità: tutti i pin che devono essere condotti dovrebbero eliminare il segnale acustico (resistenza ≤ qualche ohm); I pin senza requisiti di connessione non devono essere condotti (infinito).

· Scarsa qualità: potrebbe esserci una rottura del circuito (nessun segnale acustico su un determinato perno), un cortocircuito (conduzione di pin irrilevanti) o valore di resistenza anormale (come> 10Ω, con conseguente attenuazione del segnale).

2. Test di trasmissione del segnale (metodo di sostituzione)

Se la schermata LCD ha problemi come il rumore dello schermo, lo sfarfallio, lo schermo nero, ecc.

· Display normale dopo la sostituzione → Il cavo morbido originale può essere danneggiato o di scarsa qualità;

· Ancora anormale dopo la sostituzione → Il problema può essere sullo schermo, la scheda madre o l'interfaccia.

3. Test di durabilità (osservazione dell'uso a lungo termine)

Per scenari di utilizzo ad alta frequenza (come telefoni cellulari, monitor), si possono osservare le prestazioni del cavo morbido dopo aver ripetuto il collegamento, lo scollegamento e la flessione:

· Alta qualità: nessun contatto o rottura scarso dopo diversi mesi di utilizzo;

· Bassa qualità: ossidazione delle dita d'oro, rottura del corpo del cavo o instabilità del segnale in un breve periodo di tempo (come 1 ~ 2 settimane).

      Sulla base dei giudizi di cui sopra, i cavi morbidi di alta qualità devono soddisfare i seguenti requisiti: nessun danno all'aspetto, dita in oro brillante senza ossidazione, materiali resistenti al calore e resistenti alla corrosione, buon conduzione di conduttori e preciso processo di crimpaggio. Se il display è anormale, dare la priorità al controllo del cavo morbido (in particolare le dita e le curve d'oro), che può essere rapidamente verificata con il metodo di sostituzione e il test multimetro. La tecnologia Shenzhen Hongjia si concentra sulla ricerca e lo sviluppo, la produzione e le vendite di schermi LCD da 1,14 pollici-12,1 pollici e touch screen di supporto, con 12 anni di esperienza nel settore. Gli FPC che utilizziamo sono altamente affidabili, resistenti all'ossidazione e hanno una buona flessibilità. Il contenuto d'oro delle dita in oro plug-in è di 1,5-2,0μ, che è adatto per l'industria militare, gli strumenti e le attrezzature, l'elettronica di consumo e altri prodotti. Abbiamo servito molte aziende Fortune 500 e abbiamo ricevuto elogi dai clienti. I nostri prodotti devono passare attraverso 12 processi di ispezione dai materiali in arrivo alla spedizione, in modo che i clienti non abbiano preoccupazioni.
