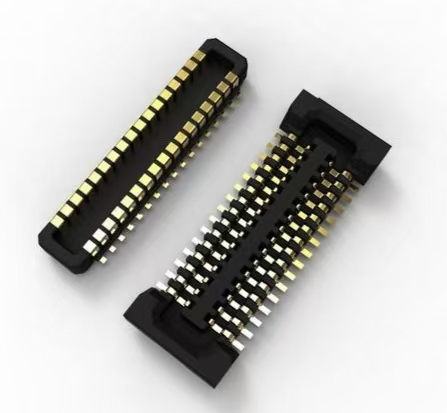

È meglio utilizzare un connettore B TO B o un connettore Gold Finger per cavi display flessibili?

       Molti clienti riscontrano questo problema quando scelgono un display: alcuni cavi flessibili per display utilizzano connettori B2B, mentre altri utilizzano connettori Gold Finger diretti. Non sono sicuri di quale scegliere. Shenzhen Hongjia Technology Engineering fornisce una semplice analisi qui:

1. Soluzione del connettore

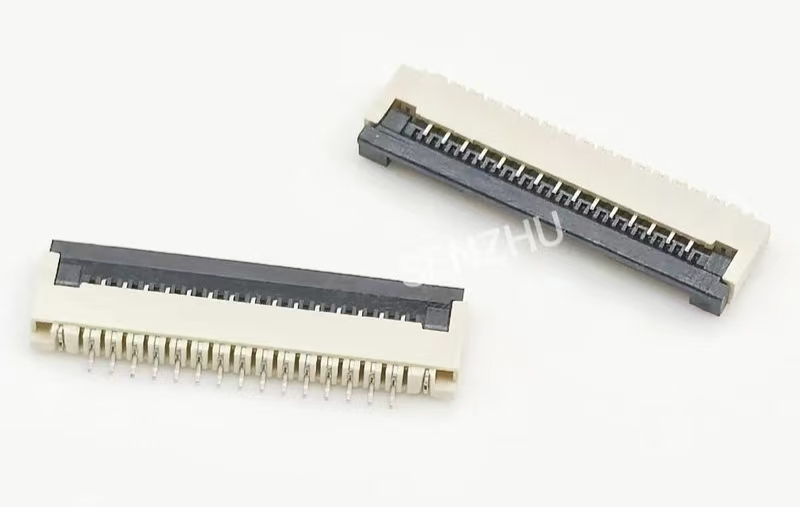

Questo metodo richiede un connettore separato (solitamente un connettore ZIF o LIF) saldato sulla scheda madre. La scheda flessibile viene inserita direttamente in questo connettore e fissata con una leva di bloccaggio.

· Vantaggi:

· Elevata affidabilità: il meccanismo di bloccaggio meccanico garantisce una connessione forte, resistendo efficacemente alle vibrazioni e agli urti e fornendo una resistenza di contatto stabile.

· Facilità di montaggio e riparazione: facile da usare per gli operatori, con un'ampia tolleranza di allineamento. Se lo schermo o il cavo sono danneggiati, il meccanismo di bloccaggio può essere facilmente aperto per la sostituzione senza danneggiare la scheda madre.

· Protezione dell'interfaccia: il connettore agisce come un "sacrificio", poiché l'usura si verifica principalmente sul connettore stesso, mentre i pad di saldatura sulla scheda madre sono protetti. La sostituzione del connettore è molto meno costosa della riparazione della scheda madre.

• Svantaggi:

• Occupazione dello spazio: il connettore stesso ha una certa altezza, rappresentando una sfida per i progetti che mirano a sottigliezza e leggerezza estreme.

• Costo maggiore: aumenta il costo del materiale del connettore.

• Struttura complessa: richiede spazio e altezza per il connettore all'interno del layout della scheda madre.

2. Soluzione diretta per l'inserimento del dito d'oro

Questo metodo inserisce direttamente le dita dorate (cuscinetti placcati in oro esposti) del cavo FPC nelle molle o negli slot corrispondenti sulla scheda madre, facendo affidamento sulla pressione di strutture esterne (come scudi metallici, viti o telai di plastica) per mantenere il contatto.

• Vantaggi:

• Estrema sottigliezza e leggerezza: elimina l'altezza del connettore, rendendolo la soluzione preferita per ottenere progetti ultrasottili.

• Basso costo: elimina un connettore, riducendo significativamente i costi nella produzione di massa.

• Struttura semplice: semplifica il layout della scheda madre.

• Svantaggi:

• Rischio di affidabilità elevato: la qualità del contatto dipende interamente dall'uniformità e dalla durata della pressione esterna applicata. Dopo un uso prolungato, la pressione potrebbe allentarsi, determinando uno scarso contatto. Anche vibrazioni e cadute possono facilmente compromettere la connessione.

• Difficile da assemblare: l'allineamento richiede estrema precisione e in genere richiede apparecchiature automatizzate. Il funzionamento manuale è difficile e tende a danneggiare le lancette dorate a causa del disallineamento.

• Quasi impossibile da riparare: dopo alcuni inserimenti e rimozioni, le dita d'oro potrebbero usurarsi o danneggiarsi. Durante le riparazioni, tirare direttamente il cavo può facilmente causare il distacco delle dita dorate o la deformazione dei contatti della scheda madre, con conseguenti danni permanenti.

3. Allora come dovremmo scegliere?

• Scegli un connettore se:

• Il prodotto ha requisiti di affidabilità elevati e deve resistere a determinati ambienti con vibrazioni e urti (ad esempio, display automobilistici, apparecchiature industriali).

• Il prodotto deve essere facile da produrre e riparare (ad esempio, normali laptop, monitor).

• Prodotti di elettronica di consumo convenzionali in cui lo spazio interno non è estremamente limitato.

• Scegli un connettore plug-in diretto dorato se:

• Sottigliezza e leggerezza sono le massime priorità e una certa manutenibilità e facilità di assemblaggio sono accettabili (ad esempio, connessioni interne in laptop e tablet ultrasottili di fascia alta).

• Estremamente sensibili ai costi e richiedenti volumi di produzione massicci, le attrezzature automatizzate ad alta precisione garantiscono un'elevata resa di assemblaggio.

• Progettato come "usa e getta", non richiede quasi alcuno smontaggio dopo il montaggio (ad esempio, i collegamenti dei cavi dello schermo all'interno di molti telefoni cellulari).

     Nell'odierno settore dell'elettronica di consumo, entrambe le tecnologie sono ampiamente utilizzate e spesso compaiono nello stesso dispositivo. Ad esempio, in un laptop ultrasottile, la connessione principale tra la scheda madre e lo schermo potrebbe utilizzare connettori diretti Gold Finger per motivi di sottigliezza, mentre le connessioni tra la scheda madre e componenti come il touchpad e la tastiera potrebbero utilizzare connettori tradizionali. Se l’affidabilità e la manutenibilità sono più importanti del risparmio di una frazione di millimetro di spessore, allora i connettori rappresentano una scelta più affidabile e matura. Se stai costruendo un nuovo prodotto ultrasottile e attento ai costi con una linea di produzione automatizzata ad alta precisione, dovresti considerare attentamente la soluzione diretta del connettore gold-finger.
