Tecniche di progettazione hardware per display TFT HD da 2,0 pollici (risoluzione 480*360, interfaccia RGB) in dispositivi portatili

     Progettazione hardware per aDisplay orizzontale HD da 2,0 pollici(risoluzione 480*360, interfaccia RGB) nei dispositivi portatili è incentrato sul bilanciamento della qualità del display, del consumo energetico, dello spazio fisico e dell'affidabilità. Di seguito sono riportate le tecniche e le considerazioni di progettazione chiave riepilogate dagli ingegneri della Shenzhen Hongjia Technology:

I. Interfaccia e integrità del segnale

1. Selezione dell'interfaccia RGB

Dare priorità all'uso delle interfacce parallele RGB565 (16 bit) o ​​RGB666 (18 bit) per garantire una larghezza di banda dati sufficiente per una risoluzione 480*360 a 60 Hz (che richiede un pixel clock di circa ~20 MHz).

Se la tensione dell'interfaccia del controller principale non corrisponde a quella del display LCD (ad esempio, 1,8 V contro 3,3 V), è necessario aggiungere un circuito integrato di spostamento del livello (come TXS0108E) o un partitore resistivo combinato con un buffer.

2. Ottimizzazione del routing del segnale

Corrispondenza di lunghezza e impedenza: si consiglia di far corrispondere la lunghezza delle linee dati RGB (D[0:17]) all'interno del loro gruppo (con una deviazione di ≤100 mils); la linea di clock (PCLK) dovrebbe essere adattata in lunghezza in modo indipendente e instradata lontano da fonti di rumore ad alta velocità.

Protezione e schermatura del terreno: sull'FPC (circuito stampato flessibile) o sul PCB, utilizzare le linee GND per isolare i segnali RGB da fonti di rumore come il PWM di retroilluminazione e le linee di alimentazione.

Corrispondenza della terminazione: se la distanza di trasmissione supera i 10 cm, è possibile aggiungere un resistore in serie (22Ω–100Ω) all'estremità LCD per sopprimere le riflessioni del segnale.

II. Controllo dell'alimentazione e del consumo energetico

1. Progettazione di alimentatori multicanale

I requisiti tipici includono: VDD (tensione logica, in genere 3,3 V/1,8 V), VCI (tensione del driver, ~3,3 V) e tensione di comando del LED di retroilluminazione (da 3,5 V a 20 V, a seconda del numero di LED in serie).

Si consiglia di utilizzare un LDO a basso rumore (come TPS7A47) per fornire VDD e VCI, evitando così che il rumore di ripple derivante dagli alimentatori a commutazione interferisca con l'uniformità del display.

2. Strategie di risparmio energetico per la retroilluminazione

Questo display specifico è dotato di una retroilluminazione composta da 6 LED, che offre un'elevata luminosità di 800 nit per garantire una chiara leggibilità anche sotto la luce solare diretta. In alternativa, è possibile utilizzare un driver LED in CI ad alta efficienza (come LP8556) per supportare uno schema di controllo ibrido che combina il dimming PWM (consigliato >1 kHz per evitare sfarfallio) e il dimming analogico.

Regolazione automatica della luminosità: incorpora un sensore di luce ambientale (come l'APDS-9301) per regolare dinamicamente la retroilluminazione in base alle condizioni di illuminazione ambientale, ottenendo così un risparmio energetico di oltre il 30%.

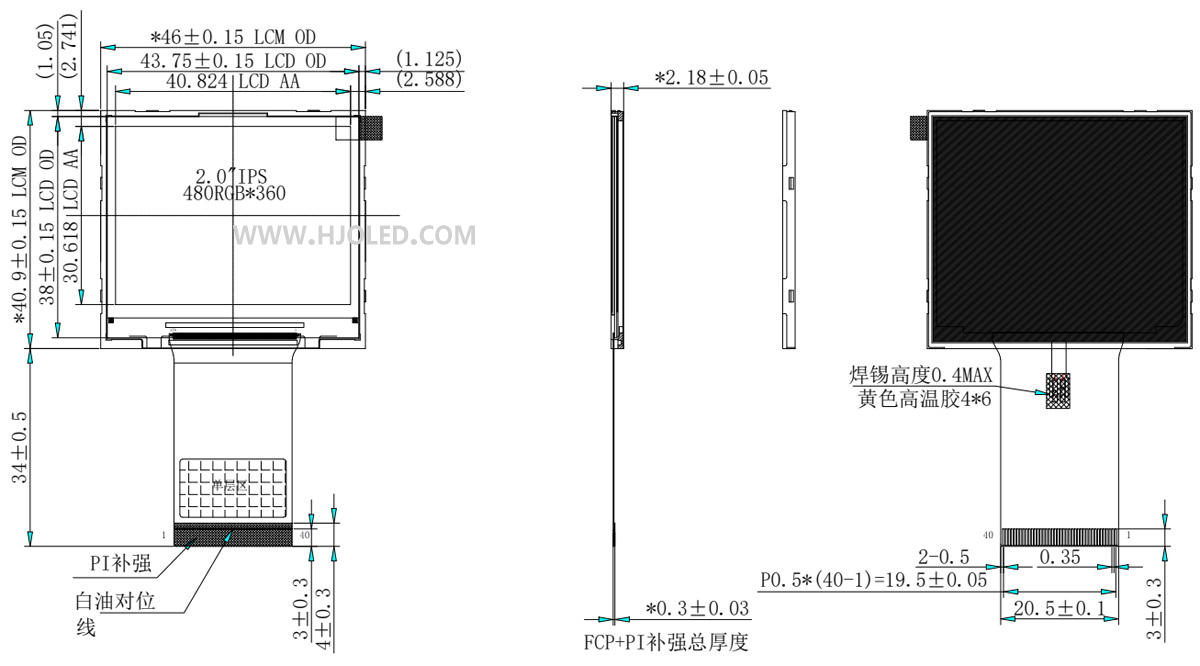

3. Display TFT HD da 2,0 pollici: si tratta di un display orientato al paesaggio con una risoluzione ad alta definizione di 480 × 360 pixel. Utilizza il driver IC ST7701S e un'interfaccia RGB. Quando si progetta la scheda madre, è essenziale verificare che la CPU host supporti display ad alta risoluzione e l'interfaccia RGB per evitare scenari in cui la CPU non ha la capacità di gestire il display in modo efficace. La configurazione orizzontale 480×360 ha proporzioni 4:3; pertanto, la direzione di scansione deve essere configurata correttamente durante l'inizializzazione del software (tipicamente tramite i bit MV/MX/MY del comando 0x36) per evitare che l'immagine visualizzata venga ruotata di 90 gradi.

III. EMC e immunità alle interferenze

1. Schermatura del modulo LCD

Posizionare la schiuma conduttiva tra il modulo di retroilluminazione e il PCB; inoltre, avvolgere l'FPC (circuito stampato flessibile) in un foglio di rame e collegarlo a terra per ridurre al minimo il rumore irradiato.

2. Disaccoppiamento dell'alimentazione

Su ciascun ingresso dell'alimentatore, installare un condensatore ceramico da 10 μF in parallelo con un condensatore ad alta frequenza da 0,1 μF, posizionandoli in prossimità del connettore LCD.

3. Protezione del segnale di sincronizzazione

Inserire le sfere di ferrite (come BLM18PG121SN1) in serie con i segnali HSYNC e VSYNC per filtrare il rumore ad alta frequenza.

IV. Test e verifica

1. Verifica della sequenza di accensioneConfermare che l'alimentazione e le sequenze di temporizzazione del segnale sia per il controller host che per il modulo LCD siano conformi ai requisiti specificati nelle rispettive schede tecniche (ad esempio, un'ampiezza dell'impulso di ripristino >10 ms).

2. Test di qualità del display

Utilizza modelli di test a tinta unita e a scacchiera per verificare la presenza di macchie di colore, sfarfallio e persistenza dell'immagine (effetto ghosting). Utilizzare un oscilloscopio per misurare il jitter PCLK (pixel clock); tale valore dovrebbe mantenersi al di sotto del 5% del periodo di clock.

3. Protezione ESD

Installare un array di diodi TVS (come SRV05-4) sull'interfaccia FPC per garantire la conformità allo standard IEC 61000-4-2 Livello 4.

     Attraverso l'implementazione delle suddette strategie di progettazione, è possibile ottenere prestazioni di visualizzazione stabili e ad alta definizione con un ingombro fisico limitato, prolungando così la durata della batteria dei dispositivi portatili. Raccomandiamo che, una volta prodotto un prototipo, venga data priorità ai test sul consumo energetico e sulle EMI, nonché alla convalida della durabilità dell'FPC in preparazione alla produzione di massa. Shenzhen Hongjia Technology vanta 12 anni di esperienza specializzata nella ricerca e sviluppo, nella produzione e nella vendita di schermi da 1,14 a 12,1 pollici, insieme ai relativi touchscreen. La nostra gamma completa di prodotti comprende display ad alta definizione, ad alta luminosità e di forma irregolare, dotati di un'ampia varietà di opzioni di interfaccia. Operando dai nostri stabilimenti di produzione dedicati dotati di macchinari di produzione completamente automatizzati, serviamo con orgoglio numerose aziende Fortune 500 in tutto il mondo. Inoltre, offriamo una garanzia di servizio post-vendita di 36 mesi, assicurandoti la massima tranquillità.
