Che cos'è un'interfaccia RGB TFT LCD da 3,1 pollici e perché è fondamentale per la progettazione di display integrati?

ILLCD TFT da 3,1 pollici con interfaccia RGBè ampiamente utilizzato in sistemi embedded, pannelli di controllo industriali, dispositivi medici, strumenti portatili ed elettronica di consumo. Questo articolo fornisce una profonda comprensione tecnica e pratica del funzionamento di questo display, dell'importanza dell'interfaccia RGB, di come si integra nei sistemi e delle sfide che gli ingegneri devono affrontare durante la progettazione e l'implementazione. Spiega inoltre i criteri di selezione, le insidie ​​​​comuni, le strategie di risoluzione dei problemi e le applicazioni del mondo reale per aiutare gli sviluppatori e i progettisti di prodotti a prendere decisioni informate.

Sommario

• 1. Introduzione all'interfaccia RGB TFT LCD da 3,1 pollici
• 2. Comprendere la tecnologia LCD TFT
• 3. Cosa rende speciale l'interfaccia RGB?
• 4. Architettura del sistema e flusso del segnale
• 5. Spiegazione delle principali specifiche tecniche
• 6. Vantaggi dei display con interfaccia RGB
• 7. Limitazioni e sfide ingegneristiche
• 8. Applicazioni nei dispositivi del mondo reale
• 9. Linee guida per la progettazione e l'integrazione
• 10. Confronto con altre interfacce
• 11. Risoluzione dei problemi comuni
• 12. Guida alla selezione per ingegneri
• 13. Domande frequenti
• 14. Conclusione e informazioni di contatto

1. Introduzione all'interfaccia RGB TFT LCD da 3,1 pollici

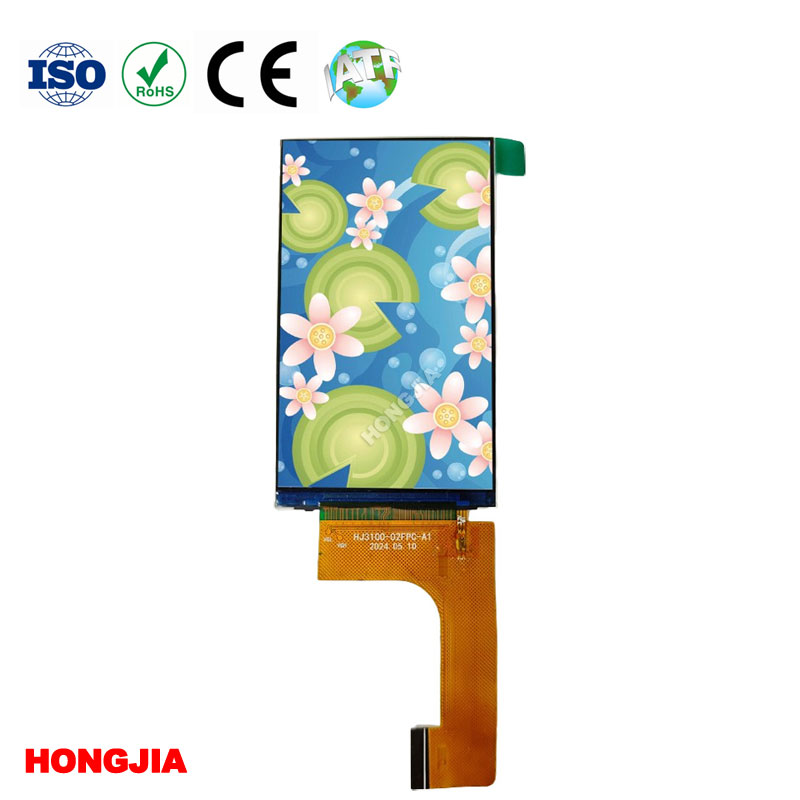

ILInterfaccia RGB TFT LCD da 3,1 polliciè una soluzione di visualizzazione compatta progettata per sistemi embedded che richiedono output visivo di alta qualità con un ingombro ridotto. La tecnologia TFT (Thin Film Transistor) consente il controllo della matrice attiva, garantendo immagini nitide, tempi di risposta rapidi e riproduzione accurata dei colori.

A differenza delle interfacce seriali come SPI o I2C, l'interfaccia RGB trasmette i dati dei pixel in parallelo, rendendola in grado di supportare frequenze di aggiornamento più elevate e prestazioni grafiche più fluide. Ciò lo rende particolarmente adatto per applicazioni in cui gli aggiornamenti visivi in ​​tempo reale sono essenziali.

2. Comprendere la tecnologia LCD TFT

Gli LCD TFT sono un tipo di LCD a matrice attiva che utilizza transistor a film sottile per controllare ciascun pixel individualmente. Questa struttura migliora il contrasto, riduce la diafonia e migliora la stabilità complessiva dell'immagine.

I componenti chiave includono:

• Strato di cristalli liquidi per la modulazione della luce
• Unità di retroilluminazione per l'illuminazione
• Filtri colorati per la rappresentazione RGB
• Matrice di transistor a film sottile per il controllo dei pixel

La dimensione da 3,1 pollici viene spesso scelta per i dispositivi portatili dove lo spazio è limitato ma la chiarezza visiva è comunque essenziale.

3. Cosa rende speciale l'interfaccia RGB?

L'interfaccia RGB è un metodo di trasmissione dati parallelo che invia simultaneamente segnali di colore rosso, verde e blu. Ogni pixel è definito da una combinazione di questi tre segnali, consentendo un controllo preciso del colore.

Caratteristiche principali:

• Trasmissione dati parallela (RGB 8/16/18/24 bit)
• Elevata capacità di aggiornamento
• Aggiornamenti visivi a bassa latenza
• Mappatura diretta dei pixel dal controller al display

Poiché bypassano la complessa decodifica seriale, le interfacce RGB sono ampiamente utilizzate nei sistemi embedded sensibili alle prestazioni.

4. Architettura del sistema e flusso del segnale

Un tipico sistema LCD TFT RGB da 3,1 pollici è costituito da un microcontrollore o processore, un circuito integrato del driver del display e il pannello LCD stesso.

Processo del flusso del segnale:

1. La CPU/GPU genera dati del frame buffer
2. I segnali RGB vengono emessi tramite GPIO parallelo o controller LCD
3. I segnali di sincronizzazione (HSYNC, VSYNC, DE) allineano i tempi dei frame
4. Il pannello TFT riceve i dati pixel riga per riga
5. Il driver del display aggiorna di conseguenza la matrice dei pixel

La precisione del tempo è fondamentale. Qualsiasi mancata corrispondenza nei segnali di sincronizzazione può causare immagini tremolanti, strappate o distorte.

5. Spiegazione delle principali specifiche tecniche

Comprendere le specifiche aiuta a garantire la corretta integrazione del sistema:

6. Vantaggi dei display con interfaccia RGB

L'interfaccia RGB offre numerosi vantaggi prestazionali che la rendono la scelta preferita per i sistemi embedded.

• Elevate prestazioni di aggiornamento:Ideale per la grafica in tempo reale
• Bassa latenza:Il trasferimento diretto dei pixel riduce al minimo il ritardo
• Migliore qualità dell'immagine:Nessun artefatto di compressione
• Semplicità dell'hardware:Design semplice del controller del display

Questi vantaggi sono particolarmente importanti in applicazioni quali il monitoraggio medico, i cruscotti industriali e le apparecchiature di test portatili.

7. Limitazioni e sfide ingegneristiche

Nonostante i suoi vantaggi, il design dell’interfaccia RGB presenta delle sfide.

• Richiede molti pin GPIO (numero elevato di pin)
• Routing PCB complesso per l'integrità del segnale
• Maggiore sensibilità EMI
• Scalabilità limitata per display di grandi dimensioni

Gli ingegneri devono progettare attentamente il layout e le strategie di messa a terra per evitare interferenze di rumore ed errori di temporizzazione.

8. Applicazioni nei dispositivi del mondo reale

L'interfaccia TFT LCD RGB da 3,1 pollici è ampiamente adottata in tutti i settori:

• Pannelli di controllo industriali
• Strumenti diagnostici medici portatili
• Interfacce di controllo della casa intelligente
• Strumenti di misura portatili
• Elettronica di consumo (GPS, terminali POS)

Il suo equilibrio tra dimensioni, prestazioni e costi lo rende estremamente versatile.

9. Linee guida per la progettazione e l'integrazione

Per garantire prestazioni ottimali, gli ingegneri dovrebbero seguire questi principi di progettazione:

• Mantieni una rigorosa sincronizzazione temporale per HSYNC e VSYNC
• Utilizzare tracce PCB a impedenza controllata
• Mantenere le linee del segnale quanto più corte possibile
• Applicare condensatori di disaccoppiamento di potenza adeguati
• Ottimizza le frequenze di aggiornamento del firmware

Una corretta implementazione garantisce prestazioni di visualizzazione stabili e affidabilità a lungo termine.

10. Confronto con altre interfacce

RGB rimane la scelta preferita per i sistemi di visualizzazione integrati compatti e ad alta velocità.

11. Risoluzione dei problemi comuni

I problemi comuni includono:

• Visualizzazione sfarfallante a causa della mancata corrispondenza dei tempi
• Colori errati dalla profondità di bit configurata in modo errato
• Schermata vuota causata dalla mancanza di segnali di sincronizzazione
• Interferenze di rumore dovute a una messa a terra inadeguata

Soluzioni:

• Verificare la temporizzazione dell'orologio e del segnale di sincronizzazione
• Controllare le impostazioni di configurazione del firmware
• Migliora il layout e la schermatura del PCB
• Utilizzare una corretta regolazione della tensione

12. Guida alla selezione per ingegneri

Quando si sceglie un modulo RGB TFT LCD da 3,1 pollici, considerare:

• Requisiti di risoluzione della tua domanda
• Capacità di interfaccia MCU o processore disponibile
• Vincoli di consumo energetico
• Ambiente operativo (temperatura, umidità)
• Requisiti di luminosità per uso interno/esterno

Un display ben abbinato riduce significativamente i tempi di sviluppo e migliora l'esperienza dell'utente.

13. Domande frequenti

D1: Perché è preferibile l'interfaccia RGB per i sistemi embedded?
Perché fornisce un trasferimento dati pixel veloce e diretto con una latenza minima.

Q2: Un LCD TFT da 3,1 pollici è adatto per l'uso esterno?
Sì, se dotato di sufficiente luminosità e trattamento antiriflesso.

Q3: L'interfaccia RGB richiede un controller dedicato?
Sì, la maggior parte dei sistemi richiede un controller LCD o un MCU con supporto dell'uscita RGB.

Q4: Cosa causa lo sfarfallio negli LCD TFT?
Segnali di sincronizzazione non corretti o alimentazione instabile.

Q5: L'interfaccia RGB può essere utilizzata nei dispositivi alimentati a batteria?
Sì, ma è necessaria l'ottimizzazione della potenza a causa della maggiore attività dei dati.

14. Conclusione e informazioni di contatto

L'interfaccia TFT LCD RGB da 3,1 pollici rimane una delle soluzioni di visualizzazione più efficienti e ampiamente utilizzate nella progettazione di sistemi embedded. La sua capacità di fornire immagini ad alta velocità e di alta qualità lo rende indispensabile nelle applicazioni industriali, mediche e di consumo. Tuttavia, un'implementazione di successo richiede un'attenzione particolare ai tempi, al layout e all'integrazione del sistema.

Per moduli display affidabili e supporto tecnico professionale,Azioni tecnologiche di SZ Hongjia limitatefornisce soluzioni LCD TFT personalizzate su misura per varie esigenze industriali.

Se stai cercando soluzioni LCD TFT di alta qualità o collaborazione tecnica,contattacipresso SZ Hongjia Technology Shares Limited: siamo pronti a supportare il tuo prossimo progetto.
