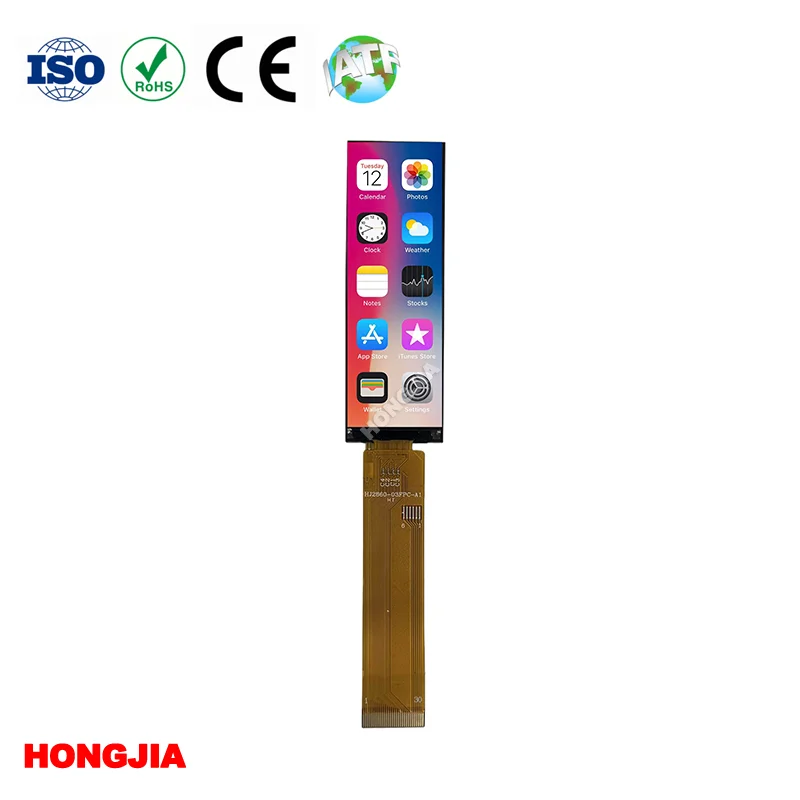

Perché il display a barra da 2,86 pollici 220×648 è la scelta intelligente per i progetti di interfaccia compatti?

Nel mondo dei dispositivi domestici intelligenti, degli elettrodomestici e dei controlli industriali, le interfacce utente stanno diventando sempre più piccole, più creative e più esigenti. La necessità di display in grado di trasmettere informazioni in spazi ristretti senza sacrificare la leggibilità ha portato alla popolarità degli schermi a barre. ILDisplay a barra da 2,86 pollici 220×648daHongjiaoffre un formato stretto e allungato con una risoluzione di 200×648 pixel e angoli di visualizzazione completi IPS, che lo rendono adatto per pannelli di stato, interfacce di menu e display a scorrimento. Questo articolo esamina le specifiche del prodotto, le opzioni di interfaccia e i servizi di personalizzazione e il motivo per cui è diventato una scelta pratica per i progettisti che cercano una soluzione di visualizzazione compatta per applicazioni domestiche, elettrodomestici e industriali intelligenti.

Quando i rettangoli standard non si adattano al design？

Molti prodotti moderni (termostati intelligenti, macchine da caffè, sistemi audio e pannelli di controllo) richiedono display che trasmettano informazioni con un ingombro limitato. Uno schermo rettangolare standard spesso spreca spazio o costringe a compromessi nel layout del prodotto. I display a barra risolvono questa sfida fornendo un formato stretto e allungato che si adatta perfettamente ai design sottili dei prodotti, offrendo allo stesso tempo una risoluzione sufficiente per mostrare indicatori di stato, menu o testo scorrevole. ILDisplay a barra da 2,86 pollici 220×648daHongjiaè progettato specificamente per queste applicazioni, offrendo un fattore di forma compatto con una risoluzione che bilancia la capacità dei contenuti con l'efficienza dello spazio.

Il numero di pixel 200×648 del display, distribuito su una diagonale da 2,86 pollici, offre ampio spazio per barre di stato, letture numeriche o semplici elementi grafici senza la necessità di un pannello più grande e costoso. Le proporzioni allungate sono particolarmente adatte per le applicazioni in cui il display deve fondersi con una cornice stretta o dove i tradizionali schermi quadrati sembrerebbero fuori posto. Questo formato si è fatto strada negli elettrodomestici, nei controller di automazione domestica, negli strumenti portatili e in molti altri prodotti in cui lo spazio è limitato ma le informazioni non possono essere compromesse.

Specifiche tecniche

La tabella seguente riassume le specifiche principali diDisplay a barra da 2,86 pollici 220×648daHongjia.

Queste specifiche evidenziano l'idoneità del display per una varietà di applicazioni interne, con un ampio intervallo di temperature per un funzionamento affidabile in ambienti consumer e industriali.

Flessibilità e integrazione dell'interfaccia

Uno dei principali vantaggi di questo display è il supporto per più protocolli di interfaccia. ILDisplay a barra da 2,86 pollici 220×648supporta le interfacce SPI, MCU e QSPI, offrendo ai progettisti flessibilità nella scelta del protocollo di comunicazione che meglio si adatta alle capacità del microcontrollore. Ciò elimina la necessità di complesse conversioni di interfaccia e riduce il costo complessivo del sistema.

Il driver IC, GC9B72, è progettato per gestire in modo efficiente la risoluzione e la profondità del colore del display. Con il supporto di 262.000 colori, il display può riprodurre gradienti uniformi e grafica dettagliata, rendendolo adatto per applicazioni che vanno oltre il semplice testo o letture numeriche. I 6 LED di retroilluminazione forniscono una luminanza tipica di 400 cd/m², garantendo una visibilità chiara nella maggior parte degli ambienti interni. Per le applicazioni che richiedono una luminosità maggiore, la retroilluminazione può essere regolata per soddisfare requisiti specifici.

Il connettore standard a 30 pin semplifica l'integrazione con i progetti esistenti, mentre la connessione di tipo a innesto offre affidabilità e facilità di assemblaggio. Il profilo sottile del display, di soli 2,46 mm di spessore, ne consente l'integrazione in alloggiamenti con vincoli di spazio senza aggiungere ingombro inutile.

Servizi di personalizzazione

Riconoscendo che applicazioni diverse hanno requisiti diversi,Hongjiaoffre diverse opzioni di personalizzazione per questo display. Questi servizi sono progettati per aiutare gli integratori a personalizzare il display in base alle specifiche esigenze del progetto senza richiedere una riprogettazione completa.

Regolazione della luminosità

La luminosità della retroilluminazione può essere regolata verso l'alto o verso il basso, dai livelli di risparmio energetico per interni a una luminanza più elevata per ambienti ben illuminati. Ciò si ottiene regolando la configurazione del LED o la corrente del driver, offrendo flessibilità per diversi scenari di utilizzo.

Personalizzazione dell'FPC

Il circuito stampato flessibile (FPC) può essere modificato in termini di lunghezza, forma, direzione di piegatura o assegnazione dei pin per adattarsi a layout specifici della scheda madre e tipi di connettori. Ciò consente di integrare il display in progetti con vincoli meccanici non standard.

Integrazione del pannello touch

È possibile aggiungere al display pannelli touch capacitivi o resistivi, con opzioni per lo spessore del vetro di copertura, il trattamento superficiale (antiriflesso, antiriflesso, antimpronta) e la forma per soddisfare i requisiti di progettazione del prodotto.

Configurazione dell'interfaccia

Il display supporta le interfacce SPI, MCU e QSPI. L'interfaccia può essere fissata su un singolo protocollo o configurata per supportare più protocolli in base alle capacità del microcontrollore, senza richiedere una riprogettazione dell'hardware.

Modifiche meccaniche

La cornice, il telaio o lo spessore complessivo del modulo possono essere personalizzati per un migliore allineamento con l'involucro del prodotto e lo spazio di installazione. Ciò aiuta i progettisti a ottenere un'integrazione pulita senza modificare i progetti meccanici esistenti.

Tutte le personalizzazioni sono supportate daHongjia12 anni di esperienza nella produzione, controllo di qualità certificato ISO e garanzia post-vendita di 36 mesi. L'azienda supporta sia prototipi in piccoli lotti che produzione di massa con qualità costante.

Applicazioni e casi d'uso

ILDisplay a barra da 2,86 pollici 220×648è adatto per una varietà di applicazioni:

• Pannelli domestici intelligenti– Utilizzato in termostati, controlli dell'illuminazione e pannelli di sicurezza in cui un formato di display stretto si adatta perfettamente ai design con montaggio a parete.

• Display dell'apparecchio– Integrato in macchine da caffè, forni, lavatrici e altri elettrodomestici per mostrare lo stato, le impostazioni e le informazioni sul funzionamento.

• Interfacce di controllo industriale– Utilizzato nei controlli delle apparecchiature, nelle interfacce macchina e nella strumentazione dove sono richiesti display compatti e affidabili.

• Apparecchiature di comunicazione– Integrato in router, switch di rete e altri dispositivi di comunicazione per l'indicazione dello stato.

• Dispositivi portatili– Adatto per strumenti portatili e terminali portatili dove l'efficienza dello spazio è fondamentale.

• Elettronica automobilistica– Utilizzato in semplici indicatori del cruscotto e pannelli di controllo del clima.

Il formato a barra del display è particolarmente vantaggioso nelle applicazioni in cui i designer desiderano creare un'identità visiva distintiva o dove un display rettangolare convenzionale non si allineerebbe con l'estetica del prodotto.

Garanzia di qualità e capacità di produzione

Hongjiagestisce uno stabilimento di 3.000 metri quadrati con officine pulite di classe 10.000 e 1.000, apparecchiature di rilegatura COG e FOG completamente automatiche e linee di assemblaggio automatizzate della retroilluminazione. L'azienda possiede le certificazioni ISO 9001, ISO 14001, ISO 45001 e ISO 13485, che riflettono il suo impegno nei confronti degli standard di qualità, responsabilità ambientale e qualità dei dispositivi medici.

L'impianto di produzione è dotato di macchine per l'incollaggio COG completamente automatiche, macchine per l'incollaggio FOG, macchine erogatrici, macchine per il posizionamento dei polarizzatori e apparecchiature di prova complete tra cui tester per nebbia salina, tester di luminosità e camere di temperatura/umidità. Questa apparecchiatura garantisce una qualità costante in tutti i cicli di produzione e supporta ordini sia standard che personalizzati.

Il processo di garanzia della qualità dell'azienda comprende l'ispezione dei materiali in entrata, i controlli di qualità durante il processo e il test del prodotto finale. Ogni display viene testato per prestazioni elettriche, caratteristiche ottiche e integrità meccanica prima della spedizione. Con un periodo di garanzia della qualità di 12 mesi e un servizio post-vendita di 36 mesi,Hongjiafornisce supporto a lungo termine per i suoi prodotti.

Domande frequenti

D: Qual è la risoluzione di questo display?

R: Il display ha una risoluzione di 200 (RGB) × 648 pixel, fornendo un formato stretto e con proporzioni elevate per barre di stato, menu e contenuto scorrevole.

D: Quali interfacce supporta il display?

R: Il display supporta le interfacce SPI, MCU e QSPI, offrendo flessibilità per l'integrazione con diversi microcontrollori.

D: Il display è adatto all'uso esterno?

R: Il display è progettato principalmente per applicazioni interne. Per ambienti esterni o ad alta luminosità, la luminosità della retroilluminazione può essere aumentata tramite la personalizzazione.

D: È possibile aggiungere un pannello touch a questo display?

R: Sì, i pannelli touch capacitivi o resistivi possono essere integrati con opzioni per lo spessore del vetro di copertura e il trattamento superficiale.

D: Quali certificazioni possiede Hongjia?

UN:Hongjiapossiede le certificazioni ISO 9001, ISO 14001, ISO 45001 e ISO 13485.

D: Qual è il periodo di garanzia per questo prodotto?

R: Il prodotto viene fornito con un periodo di garanzia della qualità di 12 mesi e supporto post-vendita di 36 mesi.

Conclusione

ILDisplay a barra da 2,86 pollici 220×648daHongjiaoffre una soluzione pratica ed efficiente in termini di spazio per applicazioni che richiedono un formato di visualizzazione stretto. Grazie alla tecnologia IPS, alle molteplici opzioni di interfaccia e agli ampi servizi di personalizzazione, offre ai progettisti la flessibilità necessaria per integrare un display di alta qualità in progetti di prodotti compatti. Supportato da uno stabilimento di 3.000 metri quadrati, certificazioni ISO e una garanzia post-vendita di 36 mesi,Hongjiafornisce prodotti affidabili per applicazioni domestiche intelligenti, elettrodomestici, industriali e di comunicazione. Per richieste, specifiche tecniche o per discutere le vostre esigenze personalizzate,ILHongjiala squadra è disponibileper fornire informazioni dettagliate sul prodotto e supporto professionale.
