Applicazione schermo LCD da 2,4 pollici con interfaccia RGB seriale a 6 bit in prodotti elettronici

     Gli schermi LCD da 2,4 pollici con risoluzione 240*320 sono molto comuni sul mercato e le loro interfacce sono generalmente standard.  Oggi, gli ingegneri della Shenzhen Hongjia Technology condivideranno un'interfaccia meno comune: lo schermo TFT da 2,4 pollici con un'interfaccia RGB seriale a 6 bit. Questa combinazione offre un eccellente equilibrio tra costo, prestazioni e complessità del design ed è ampiamente utilizzata nei dispositivi di fascia medio-bassa che richiedono un certo livello di qualità di visualizzazione.

1. Cos'è un'interfaccia RGB seriale a 6 bit?

A. RGB: si riferisce al pilotaggio di ciascun pixel dello schermo utilizzando le linee dati dei colori primari rossa, verde e blu.

B. 6 bit: indica che la profondità di ciascun componente di colore (R, G, B) è di 6 bit, ovvero 64 livelli di scala di grigi. La profondità di colore combinata di un singolo pixel è di 262.000 colori (64 * 64 * 64 = 262.144). Questa è leggermente inferiore in termini di fedeltà dei colori rispetto al comune RGB a 16 bit (65.000 colori) o 24 bit (16,7 milioni di colori), ma è generalmente sufficiente per molte applicazioni di immagini non professionali per l'occhio umano.

C. Seriale: questa è la chiave. A differenza delle tradizionali interfacce RGB parallele (che richiedono un gran numero di linee dati e di controllo come VSYNC, HSYNC, DE, D0-D15/23, solitamente >20 linee), l'RGB seriale trasmette i dati RGB di ciascun pixel attraverso una coppia di linee di clock differenziali (CLK+/CLK-) e 3 coppie di linee di dati differenziali (R+,R-; G+,G-; B+,B-) ad alta velocità.

D. Numero di linee fisiche: 6 coppie di linee differenziali + eventuali linee di terra e di alimentazione, riducendo notevolmente il numero di linee (solitamente solo 8-12 cavi fisici).

E. Protocollo: di solito segue una forma semplificata del protocollo DSI (Display Serial Interface) di MIPI D-PHY o una variante di livello superiore dell'interfaccia SPI. Negli schermi da 2,4 pollici di livello consumer, viene spesso indicato semplicemente come "interfaccia RGB seriale" o "interfaccia SPI RGB", utilizzando essenzialmente un serializzatore per convertire i segnali RGB paralleli in un flusso di dati seriale.

 2. Vantaggi combinati (perché questo design?)

Questa combinazione di "dimensioni dello schermo ridotte + profondità di colore medio-bassa + interfaccia seriale" dimostra i seguenti vantaggi principali nelle applicazioni:

A. Cablaggio notevolmente ridotto: questo è il vantaggio più importante. Riducendo il numero di cavi da 20+ in un'interfaccia parallela a circa 10 si ottiene:

Meno spazio richiesto per l'instradamento tra il controller principale e lo schermo, riducendo potenzialmente il numero di strati PCB e semplificando il layout.

L'uso di connettori FPC più piccoli ed economici, con risparmio di spazio e costi della distinta base.

Un numero inferiore di cavi comporta un tasso di guasto inferiore nei punti di connessione e una progettazione anti-interferenza più semplice.

B. Costo ridotto:

I costi PCB, i costi dei connettori e i costi di assemblaggio sono tutti ridotti grazie al minor numero di cavi.

Il numero di GPIO richiesti dal chip di controllo principale è ridotto, consentendo la selezione di un MCU o MPU più economico con meno pin.

C. Consumo energetico ridotto:

I segnali differenziali seriali presentano un'oscillazione di tensione inferiore e minori interferenze elettromagnetiche, con conseguente consumo energetico inferiore rispetto ai segnali di livello TTL paralleli.

Meno fili significano meno capacità parassita e la potenza richiesta per la guida viene corrispondentemente ridotta.

D. Soddisfare i requisiti prestazionali:

Per uno schermo QVGA da 2,4 pollici, il numero totale di pixel è 76.800. Con una frequenza di aggiornamento di 60 Hz, la larghezza di banda dati richiesta è di circa: 76800 * 18 bit/pixel * 60 Hz ≈ 83 Mbps. Anche con il colore a 6 bit (18 bit/pixel), la velocità tipica di un'interfaccia seriale (da centinaia di Mbps a oltre 1 Gbps) è più che sufficiente, lasciando ampio margine.

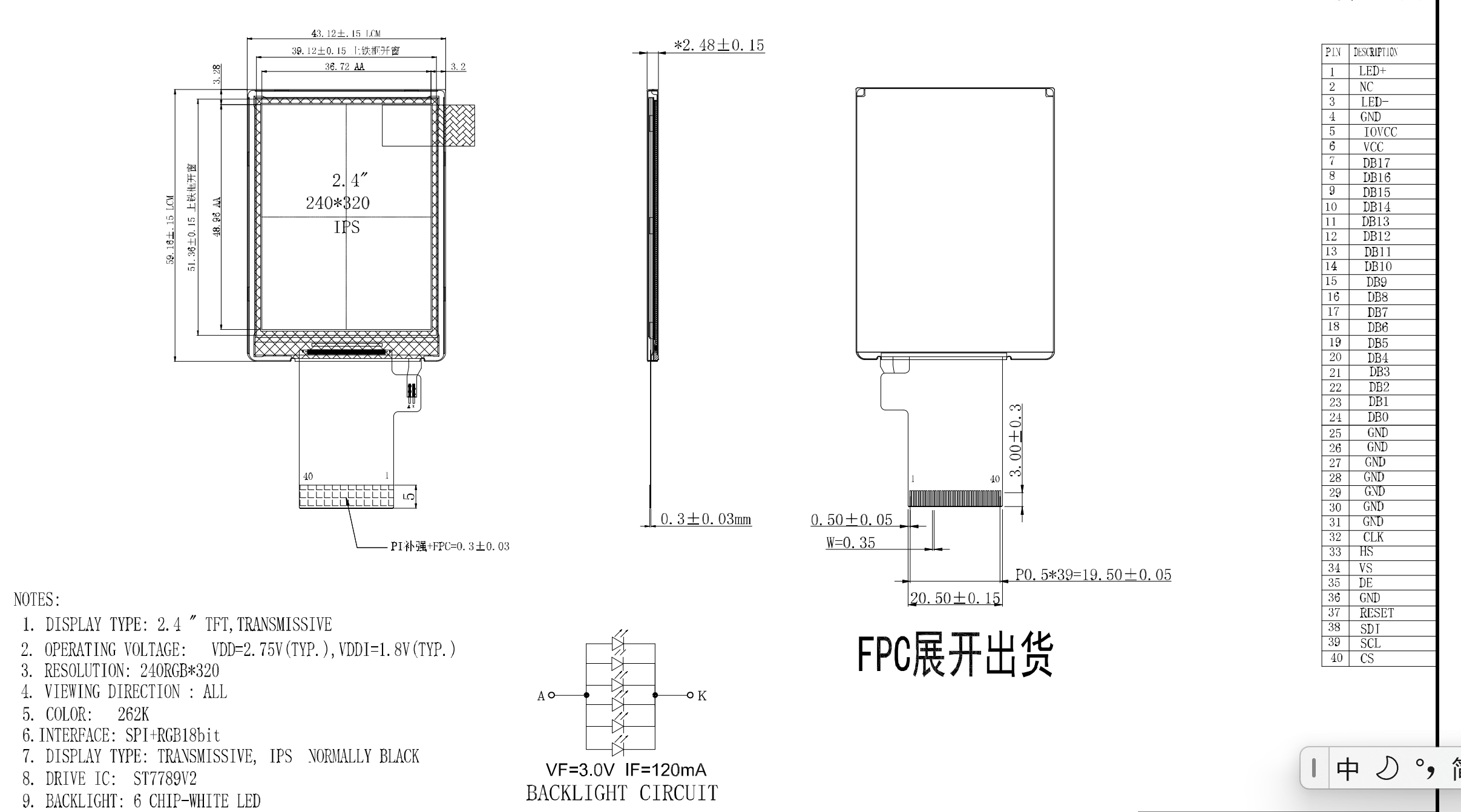

     La Shenzhen Hongjia Technology produce in serie display LCD da 2,4 pollici con interfaccia RGB seriale a 6 bit, modello HJ2408-18-A1.  Accogliamo con favore le richieste dei clienti via e-mail. Lo schermo LCD da 2,4 pollici con interfaccia RGB seriale a 6 bit è una soluzione di visualizzazione integrata altamente ottimizzata. Attraverso la tecnologia chiave della serializzazione dell'interfaccia, raggiunge un design semplificato, una migliore affidabilità e un costo complessivo ridotto senza sacrificare in modo significativo l'esperienza visiva (per applicazioni di immagine non professionali e di piccole dimensioni), rendendolo una delle scelte classiche per i display nei moderni dispositivi intelligenti compatti.
