Quali sono i requisiti di interfaccia per un display IPS 480x800 da 3,1 pollici?

Un display IPS 480x800 da 3,1 pollici richiede un approccio di interfaccia ibrido: una connessione SPI a bassa velocità per inizializzare l'IC del driver, abbinata a un'interfaccia RGB parallela a 16 o 18 bit ad alta velocità per trasmettere i dati dei pixel effettivi. Sull'HONGJIA HJ3100-03, questi segnali vengono instradati attraverso un FPC (circuito stampato flessibile) standard a 39 pin. Per gestire questo schermo, è necessario un microcontrollore host dotato di un controller LCD hardware dedicato, RAM sufficiente per contenere un frame buffer da 768 KB e la capacità di generare segnali di clock precisi, sincronizzazione orizzontale e sincronizzazione verticale a 60 Hz.

L'architettura SPI a 39 pin e RGB a 16 bit dell'HJ3100-03

Il layout a 39 pin separa i compiti di configurazione dalla trasmissione dei dati ad alta velocità. Questa divisione del lavoro è strettamente necessaria per gli schermi di questa risoluzione.

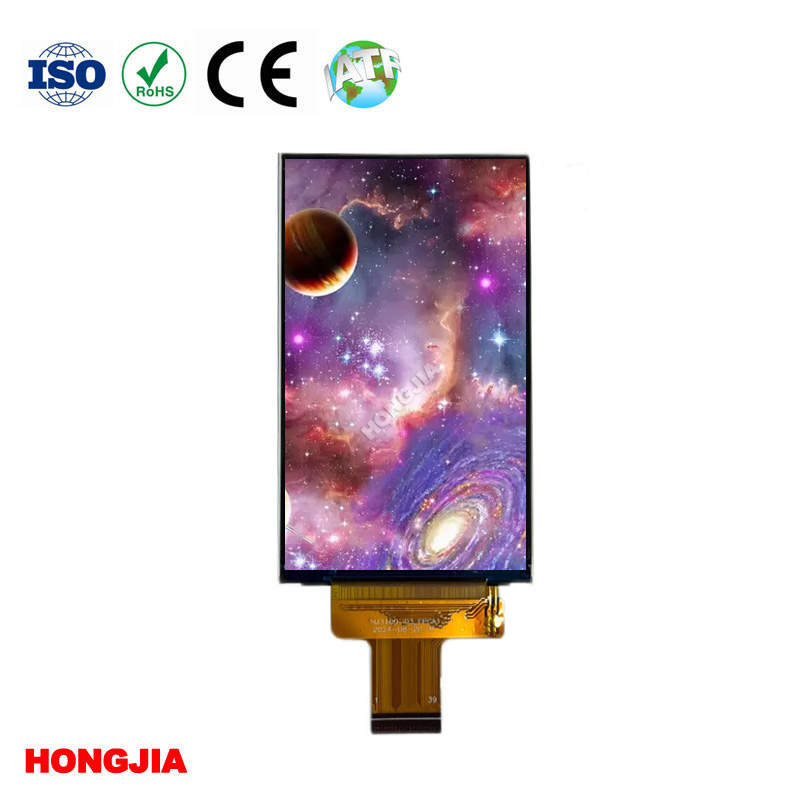

Un 480x800Schermo IPS da 3,1 pollici 480x800 RGBspinge 384.000 pixel per fotogramma. Il funzionamento con una profondità di colore a 16 bit (RGB565) e una frequenza di aggiornamento standard di 60 Hz richiede lo spostamento di circa 368 megabit di dati al secondo. Un bus SPI standard soffoca su quella larghezza di banda. Se provi a trasferire il video completo su SPI a questa risoluzione, raggiungi il massimo da 10 a 15 fotogrammi al secondo, risultando in un'interfaccia visibilmente lenta.

Invece, l'MCU host utilizza i pin SPI a 3 o 4 fili esclusivamente per l'inizializzazione. Invii il payload di configurazione una volta all'avvio per impostare le curve gamma, la sequenza di potenza e l'orientamento del display. Dopo aver registrato i comandi di configurazione, l'interfaccia RGB a 16 bit si occupa del lavoro pesante per trasmettere continuamente i dati dei pixel grezzi. Lo standard a 39 pin fornisce linee dati dedicate sufficienti per mantenere il frame rate fluido senza creare colli di bottiglia al processore principale.

Integrazione del CI driver ST7701 con schede host integrate

L'ST7701 è un driver in CI ampiamente utilizzato per queste specifiche dimensioni e risoluzione, montato direttamente sul vetro (COG). Far sì che comunichi con la scheda host richiede un'attenzione rigorosa alla memoria e ai tempi.

Un frame buffer non compresso da 480x800 a colori a 16 bit occupa esattamente 768 KB di RAM. La maggior parte dei microcontrollori entry-level non ha molta SRAM interna. Se l'MCU selezionato non è all'altezza, dovrai instradare la SDRAM esterna sul PCB, il che complica il layout della scheda e aumenta l'EMI.

Le tolleranze temporali sono altrettanto spietate. L'ST7701 prevede un dot clock continuo e perfettamente sincronizzato (PCLK) insieme ai segnali di abilitazione dati (DE), HSYNC e VSYNC. Non tentare di eseguire il bit-bang di un'interfaccia RGB a 16 bit utilizzando pin I/O generici. L'host deve disporre di un controller hardware RGB dedicato (come LTDC sui chip STM32 o LCDC sulle parti NXP). Perdere un singolo ciclo di clock o ritardare l'impulso VSYNC di pochi microsecondi provoca uno strappo visibile dello schermo, uno sfarfallio o una visualizzazione completamente mobile.

Gestione della dissipazione del calore negli involucri industriali sigillati da 1000 Nit

L'elevata luminosità ha un costo termico diretto. Spingere 1000 nit attraverso un LCD trasmissivo normalmente nero significa portare i LED di retroilluminazione vicino alla loro corrente nominale massima. In un ambiente di laboratorio all’aria aperta, questo è raramente un problema. All'interno di un involucro industriale sigillato IP67 o di uno strumento di test portatile per esterni, il calore rimane intrappolato.

Se si lascia uno spazio d'aria direttamente dietro il modulo dello schermo in un dispositivo sigillato, i LED della retroilluminazione si surriscaldano e si degradano prematuramente. Nel giro di pochi mesi, il bilanciamento del bianco dello schermo cambierà notevolmente in giallo e la luminosità complessiva diminuirà. È necessario fornire una via di fuga termica. I team di ingegneri in genere specificano un cuscinetto termicamente conduttivo tra il retro in metallo del modulo del display a cristalli liquidi e una staffa strutturale interna in alluminio, trasformando il telaio stesso in un dissipatore di calore.

Personalizzazione di FPC e touch panel per dispositivi medici e industriali portatili

I moduli display standard raramente si adattano perfettamente all'hardware specializzato. La posizione standard dell'FPC a 39 pin potrebbe scontrarsi con la cavità della batteria in un misuratore di ossigeno nel sangue o forzare un posizionamento scomodo della scheda in apparecchiature di bellezza portatili.

Piegare un FPC oltre il suo raggio di curvatura minimo per forzarne l'adattamento causerà micro-fessure nelle tracce di rame, portando a guasti intermittenti del display sulla catena di montaggio o sul campo. SZ Hongjia Technology Shares Limited modifica la lunghezza, la forma e la piedinatura dell'FPC per adattarlo al layout specifico del PCB, eliminando lo stress meccanico.

L'aggiunta del tocco capacitivo introduce un'altra variabile. Per uno schermo da 3,1 pollici di grado medico, un traferro tra il sensore touch e il vetro del display rappresenta un problema. Il cambiamento degli ambienti di umidità provoca la formazione di condensa all'interno di tale spazio, che rovina la visibilità e registra falsi input di tocco. La specifica del collegamento ottico, in cui un adesivo liquido trasparente lega il pannello touch direttamente al vetro TFT, rimuove il traferro, migliora la resistenza agli urti e limita i riflessi interni.

Garantire forniture a lungo termine e prove a basso volume per i team di ingegneri statunitensi

La volatilità della catena di fornitura determina la progettazione dell’hardware tanto quanto le specifiche tecniche. I team statunitensi che progettano sistemi di controllo industriale o apparecchiature mediche di solito producono in lotti di 500 o 5.000 unità, non 500.000. Molti produttori di display danno priorità all'elettronica di consumo in grandi volumi ed emettono un avviso di fine vita (EOL) su un piccolo modulo LCD TFT con poco preavviso.

Sostituire uno schermo a metà produzione è un errore costoso. Richiede un nuovo layout della scheda, nuove configurazioni di temporizzazione del firmware e, nel caso di dispositivi medici, una ricertificazione completa del prodotto. SZ Hongjia si rivolge specificamente ai mercati industriale e medico garantendo la stabilità dell'offerta a lungo termine e accettando piccoli ordini di prova per la prototipazione.

Per integrare con successo un modulo 480x800, è necessario un MCU con un controller RGB hardware, un frame buffer da 768 KB e un design fisico che tenga conto del calore della retroilluminazione. Se il tuo hardware è pronto per questi requisiti, puoi farlovalutare il modulo HJ3100-03per confermare la compatibilità dei pin con la scheda host.
