Cosa dovresti verificare prima di utilizzare un display MIPI 640 × 480 da 3,5 pollici?

Prima di approvare aSchermo orizzontale da 3,5 pollici Interfaccia MIPI 640x480, verificare cinque cose: la risoluzione e l'orientamento attivi effettivi, i requisiti MIPI della scheda host, la piedinatura a 30 pin, il disegno meccanico e l'inizializzazione e la documentazione ottica del fornitore. L'HJ3450-02 di HONGJIA può adattarsi a prodotti industriali compatti, portatili, per la casa intelligente, di bellezza e di consumo, ma una specifica irrisolta può creare una riprogettazione costosa.

Verificare innanzitutto se HJ3450-02 è un display orizzontale 640 × 480 o un modulo verticale 480 × 800

La prima risposta non è completamente definita dalle informazioni pubblicate: la descrizione del prodotto identifica l'HJ3450-02 come un display orizzontale 640 × 480, mentre la tabella delle specifiche elenca separatamente 480(RGB) × 800. Trattate questa discrepanza come una questione tecnica, non un dettaglio di formattazione.

Risolvere il conflitto di specifiche prima del campionamento

Chiedere a HONGJIA di confermare la risoluzione della matrice attiva, la disposizione dei pixel, l'orientamento della scansione nativa, la direzione di visualizzazione e l'esatta revisione del modulo citato. Richiedi una scheda tecnica aggiornata e una foto o disegno che identifichi l'area attiva. Non dedurre l'orientamento dalle dimensioni esterne o dalla posizione del connettore.

Un modulo 640 × 480 e un modulo 480 × 800 possono richiedere risorse dell'interfaccia utente, presupposti del framebuffer, comandi di inizializzazione e layout del contenitore diversi. Se il display è fisicamente orizzontale ma i dati del pannello sono configurati per la scansione verticale, il team del software potrebbe aver bisogno del supporto della rotazione. Ciò può influire sul tempo di avvio, sull'utilizzo della memoria, sulle coordinate del tocco e sulla composizione dell'immagine.

Abbina l'orientamento verificato all'interfaccia utente e all'involucro del prodotto

Per un tester portatile o un'interfaccia di controllo industriale, lo spazio orizzontale può adattarsi a grafici di trend, etichette di misurazione e controlli a due colonne. Un pannello verticale potrebbe essere migliore per elenchi o flussi di lavoro impilati verticalmente. Conferma la scelta rispetto all'apertura della cornice, all'area attiva, alla direzione di visualizzazione, all'uscita del cavo e alle caratteristiche di montaggio prima che il tuo progetto industriale venga congelato.

Usa ilPagina del prodotto HJ3450-02come punto di partenza, quindi ottieni il disegno controllato per la revisione del tuo preventivo.

Cosa offre il modulo HONGJIA per le interfacce integrate compatte

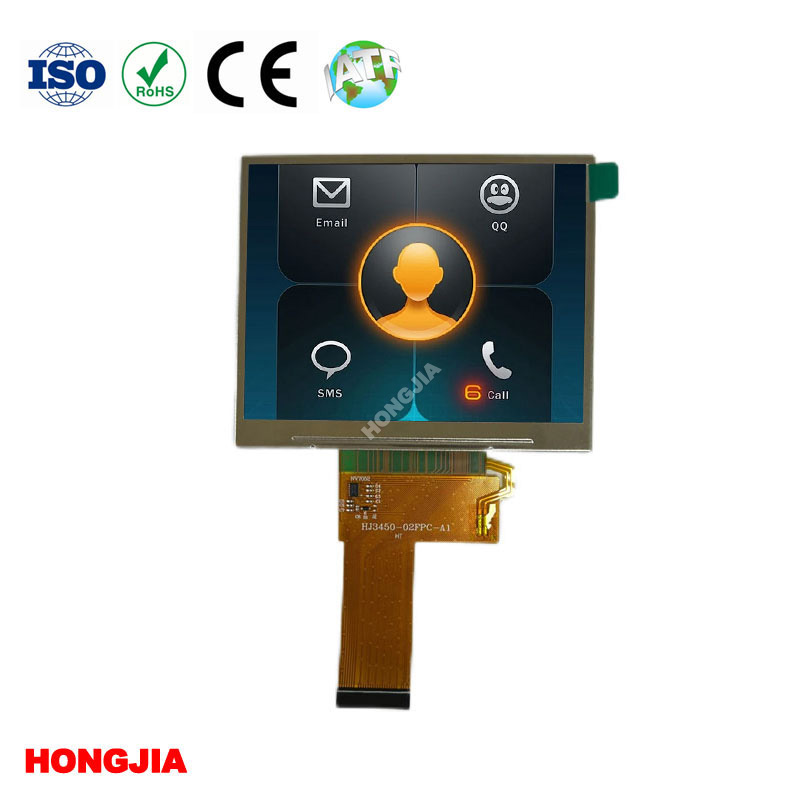

HJ3450-02 è descritto come un modulo LCD TFT trasmissivo IPS da 3,5 pollici con un driver IC NV3051F, interfaccia MIPI e connessione a 30 pin. Il contorno elencato è 76,2 × 63,2 × 3,5 mm e l'intervallo di temperatura operativa dichiarato è compreso tra -20°C e 70°C. La luminosità è elencata come selezionabile fino a 500 cd/m², quindi confermate l'esatto contenitore di luminosità piuttosto che dare per scontato che ogni campione utilizzi il valore massimo.

L'IPS può aiutare a mantenere colori e contrasti più uniformi poiché l'operatore vede lo schermo in modo non perpendicolare. Non elimina la necessità di verificare l'angolo di visione reale, il contrasto, i riflessi della lente e la leggibilità nelle condizioni di illuminazione del prodotto. Anche la “trasmissione” è importante: il modulo è destinato ad essere visto con illuminazione retroilluminata, non come un pannello transflettivo leggibile alla luce del sole.

Le dimensioni del modulo e la connessione MIPI lo rendono un candidato per sistemi integrati compatti, inclusi strumenti di test portatili, apparecchiature industriali, apparecchiature mediche, dispositivi di bellezza, prodotti per la casa intelligente, hardware POS ed elettronica di consumo. L'idoneità dipende ancora dal processore host, dallo stack ottico, dal contenitore e dall'obiettivo ambientale.

La tua scheda host può gestire la connessione MIPI a 30 pin?

Solo se l'host supporta gli esatti requisiti elettrici e software MIPI-DSI del pannello. Un connettore a 30 pin descrive l'interfaccia fisica; di per sé non indica il numero di corsie, la velocità della corsia, il formato dei pixel, la sequenza di comandi, i binari di alimentazione o il metodo di controllo della retroilluminazione.

Verificare il conteggio delle corsie MIPI, i tempi, i comandi di inizializzazione, la piedinatura e l'orientamento del connettore

Prima del layout, richiedere la definizione completa dei pin e confermare:

• Conteggio della corsia dati MIPI, comportamento dell'orologio e velocità dati richiesta
• Formato pixel, ordine dei colori e modalità video o comando supportati
• Requisiti di temporizzazione orizzontale e verticale
• Sequenza di ripristino, standby, accensione e spegnimento
• Alimentazione del pannello, tensione I/O, ingresso di retroilluminazione e intervallo di corrente di retroilluminazione
• Lato contatti FPC, orientamento del connettore, limiti di lunghezza del cavo e numerazione dei pin
• Comandi di inizializzazione dell'NV3051F ed eventuali impostazioni di registro richieste

Gli errori comuni sui campi sono semplici: l'FPC viene specchiato, la linea di ripristino viene lasciata mobile, l'host utilizza l'ordine dei colori sbagliato o il display si illumina senza ricevere dati di frame validi. Uno schermo bianco di solito non dimostra la compatibilità MIPI. Potrebbe solo dimostrare che la retroilluminazione e l'alimentazione del pannello sono presenti.

Chiedi al tuo tecnico del firmware di testare il campione con la stessa famiglia di processori, bridge, connettore e sequenza di alimentazione pianificati per la produzione. Se la tua scheda utilizza un'implementazione MIPI diversa, chiedi a HONGJIA se è possibile un FPC personalizzato o una configurazione di inizializzazione e quali modifiche rimangono all'interno della progettazione del modulo standard.

Quali documenti sono necessari per passare da un campione espositivo all'approvazione del progetto?

Un campione è utile per verificare la qualità e l'adattamento dell'immagine. Non è l'approvazione del progetto. Richiedi un set di documenti che consenta ai team hardware, firmware, meccanici e acquisti di rivedere la stessa revisione.

• Scheda tecnica del prodotto attuale con risoluzione e orientamento confermati
• Disegno meccanico che mostra contorno, area attiva, area di visualizzazione, spessore, dettagli di montaggio e posizione FPC
• Specifiche elettriche relative alla piedinatura del connettore, all'alimentazione, alla retroilluminazione e alle condizioni dell'interfaccia
• Codice di inizializzazione o sequenza di comandi per l'IC del driver NV3051F
• Dati ottici per luminosità, contrasto, direzione di visione e uniformità, ove disponibili
• Limiti di temperatura operativa e di conservazione, oltre a criteri di ispezione per i difetti del display
• Identificazione del campione controllata da revisione ed eventuali differenze note tra le versioni del campione e quelle di produzione

Se il tocco fa parte del prodotto, considera il pannello a sfioramento, la lente di copertura, l'adesivo e l'FPC come una revisione separata. Un display che si adatta prima del collegamento potrebbe non adattarsi dopo aver specificato lo stack ottico finale.

Dove si adatta un display IPS orizzontale da 3,5 pollici e dove potrebbe non essere adatto?

Questo display MIPI TFT da 3,5 pollici è un candidato sensato quando hai bisogno di un'interfaccia a colori compatta, un layout orizzontale e una connessione integrata standard. Merita una considerazione anticipata per gli strumenti portatili, i controlli industriali, le apparecchiature di bellezza, le interfacce per la casa intelligente e altri prodotti in cui il volume dell'involucro è importante.

Potrebbe non essere adatto se il tuo prodotto richiede leggibilità alla luce solare senza un design ottico testato, funzionamento a temperature inferiori a -20°C o superiori a 70°C, un pannello transflettivo, luminosità insolitamente elevata o un'esperienza utente solo verticale. Tali requisiti dovrebbero essere indicati prima del preventivo. HONGJIA offre anche altre categorie di display, inclusi prodotti ad ampia temperatura e transflettivi, ma non dare per scontato che HJ3450-02 fornisca queste funzionalità.

Un altro limite pratico è il software. Se lo stack grafico non può ruotare o indirizzare il pannello nell'orientamento richiesto, la modifica del display in una fase avanzata dello sviluppo potrebbe forzare una riprogettazione della scheda o dell'interfaccia utente. Confermare tale decisione mentre il campione è ancora in fase di valutazione.

Cosa dovrebbe richiedere un team di progettazione statunitense a HONGJIA prima di emettere una richiesta di offerta?

Invia un requisito controllato, non solo un collegamento al prodotto. Indicare la risoluzione target confermata, l'orientamento, l'area attiva, i limiti del contenitore, l'intervallo di temperatura, la luminosità target, il processore host o il bridge, i requisiti MIPI e la domanda annuale prevista. Chiedi a HONGJIA di contrassegnare ciascun articolo come standard, configurabile o personalizzato.

Richiedi campioni, opzioni FPC e touch, limiti di personalizzazione e prove di continuità della produzione

Richiedi campioni della configurazione di produzione proposta, inclusi l'FPC previsto, il connettore, la configurazione della retroilluminazione e l'opzione touch, se applicabile. Conferma se HONGJIA può personalizzare l'FPC, l'assegnazione dei pin, la lente di copertura, il pannello a sfioramento, la luminosità o le impostazioni di inizializzazione e chiedi quale ordine minimo, strumenti, tempi di consegna e lavoro di convalida richiedono ciascuna modifica.

Per una decisione sulla produzione, chiedere prova della continuità della fornitura: revisione del modulo pianificata, posizione di approvvigionamento dell'IC del driver, pratica di notifica delle modifiche, processo di ispezione della qualità e supporto disponibile dalla fabbrica o dal team FAE. Non richiedere certificazioni o rapporti di prova come formalità; identifica quali standard effettivamente richiede il tuo prodotto finito e richiedi la relativa documentazione.

Usa HONGJIAInformazioni sul display MIPI orizzontale da 3,5 polliciper avviare la discussione tecnica, quindi condizionare la richiesta di offerta alla risoluzione del conflitto 640 × 480 rispetto a 480 × 800. Il passo successivo è una revisione documentata del campione, non un ordine di acquisto basato su una tabella ambigua.
